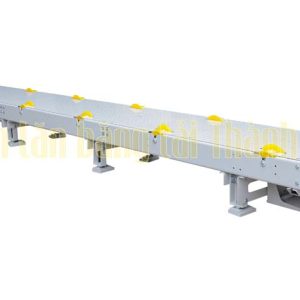

“Băng tải con lăn đai răng” là một hệ thống băng tải kết hợp các đặc điểm của băng tải con lăn và cơ chế truyền động bằng đai răng (timing belt).
Thay vì sử dụng trọng lực hoặc truyền động bằng xích, dây đai tròn ma sát, hệ thống này sử dụng dây đai răng và puly răng để dẫn động các con lăn.
Cấu tạo của băng tải con lăn đai răng:
- Khung băng tải: Cấu trúc chính để đỡ các bộ phận khác.
- Con lăn: Các con lăn trụ có thể được làm từ thép, inox, nhựa hoặc bọc các vật liệu khác tùy thuộc vào ứng dụng.
- Trục con lăn: Trục thép để con lăn quay.
- Puly răng: Gắn trên trục của một số hoặc tất cả các con lăn.
- Dây đai răng: Dây đai có các răng ăn khớp với puly răng trên các con lăn.
- Động cơ giảm tốc: Cung cấp lực dẫn động cho hệ thống puly và dây đai răng.
- Bộ phận căng đai: Duy trì độ căng cần thiết cho dây đai răng.
- Hệ thống đỡ và dẫn hướng băng tải (tùy chọn).
Nguyên lý hoạt động:
- Động cơ giảm tốc làm quay một trục chính được gắn puly răng.
- Dây đai răng ăn khớp với puly này và truyền động đến các puly răng gắn trên trục của các con lăn khác.
- Nhờ sự ăn khớp chính xác giữa răng của puly và dây đai, tất cả các con lăn được dẫn động một cách đồng bộ và không bị trượt.
- Vì vậy vật liệu được di chuyển trên băng tải có tốc độ ổn định và có thể định vị chính xác.
